48久久国产精品性色aⅴ人妻,亚洲精品成人网站在线播放,在线 | 一区二区三区,精品国产国产综合精品,少妇高潮毛片色欲ava片,揉捏奶头高潮呻吟视频试看,亚洲色欲色欱www在线,一本久道久久综合久久爱

          熱處理對Ti31鈦合金鍛件顯微組織與力學(xué)性能的影響

          發(fā)布時間: 2024-03-30 11:11:06    瀏覽次數(shù):

          Ti31合金是西北有色金屬研究院在“七五”和“八五”攻關(guān)期間設(shè)計研制的一種近α型中強、高塑、可焊、耐蝕的鈦合金。該合金具有良好的綜合力學(xué)性能以及熱穩(wěn)定性,在高溫高壓水中耐腐蝕,可長時間工作在300~400℃的高溫環(huán)境里[1-3]。本文分別研究分析了不同熱處理制度下Ti31合金的顯微組織形貌,并通過選用合適的熱處理制度進(jìn)一步分析了組織形貌對合金室溫拉伸以及沖擊性能的影響。

          鈦合金鍛件

          1、試驗材料與方法

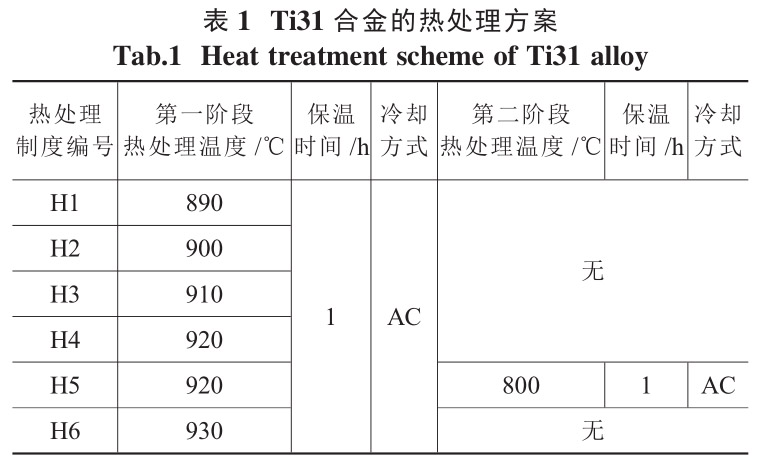

          試驗用材料為西部鈦業(yè)有限責(zé)任公司生產(chǎn)的Ti31鈦鍛件,該合金經(jīng)3次VAR熔煉,并通過多火次鐓拔成型,其實測化學(xué)成分為Ti-2.90Al-1.06Mo-0.54Ni-1.68Zr(質(zhì)量分?jǐn)?shù),%),相變點為935~940℃。對該批次鍛件進(jìn)行不同制度的熱處理,并進(jìn)行顯微組織觀察,再分別進(jìn)行室溫拉伸、沖擊性能測試,具體的熱處理方案詳見表1。其中金相組織按照GB/T5168-2008《α-β鈦合金高低倍檢驗組織方法》標(biāo)準(zhǔn)要求進(jìn)行,室溫拉伸按照GB/T228-2002《金屬材料室溫拉伸試驗方法》進(jìn)行,室溫沖擊按照HB5144-1996《金屬室溫沖擊試驗方法》進(jìn)行,采用V型缺口。


          2、試驗結(jié)果及討論

          2.1未經(jīng)熱處理的鍛態(tài)組織

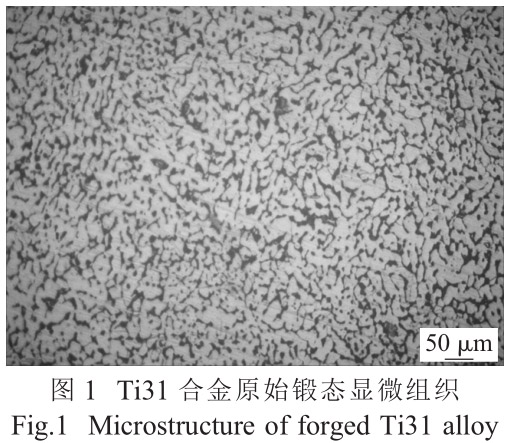

          Ti31合金原始鍛態(tài)顯微組織見圖1。從圖中可以看出,未經(jīng)熱處理時α晶粒為扭折狀的長條組織,β轉(zhuǎn)變體含量很少。


          2.2熱處理對Ti31合金顯微組織的影響

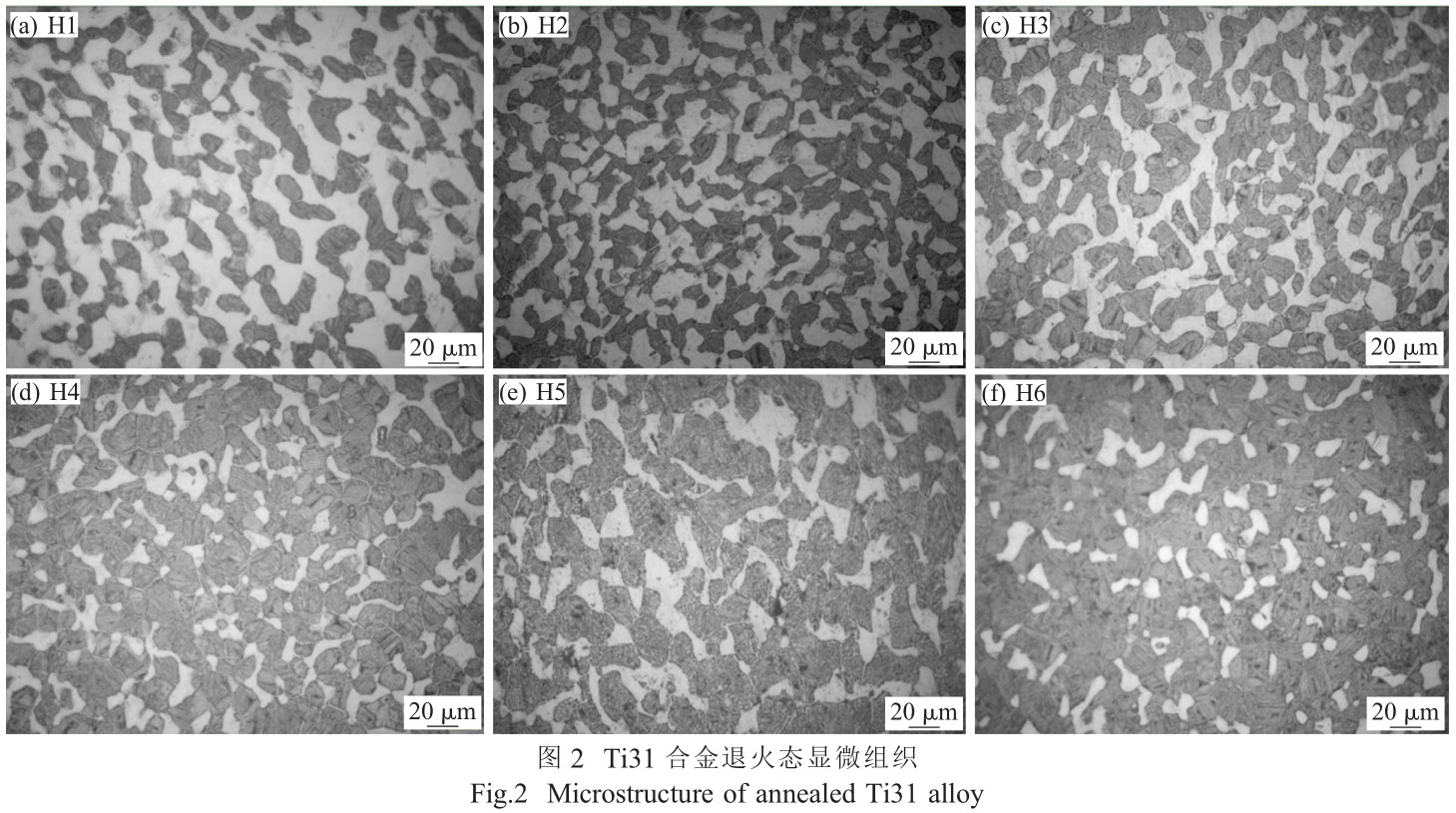

          Ti31合金試樣經(jīng)第一階段退火處理,退火態(tài)顯微組織見圖2。由圖2可以看出:不同熱處理制度下的合金顯微組織在初生α相含量、大小以及次生α片層形態(tài)上均有所差異。經(jīng)H1熱處理的Ti31合金,具有粗大的“花生狀”α晶粒。隨著退火溫度的上升,α相穩(wěn)定性降低并開始逐漸溶解,使得室溫組織初生α相含量、α晶粒尺寸明顯下降。同時由于初生α相含量減少,晶粒間距增大,在冷卻過程中次生α相得以長大,使得次生α片層長寬比隨著退火溫度的升高而增加。與單重1階段熱處理相比,經(jīng)雙重兩階段熱處理之后初生α相明顯長大并伴隨著次生α片層的略微增厚,其主要原因是在第二階段熱處理過程中,α相通過元素擴散作用發(fā)生了一定程度的長大。


          2.3熱處理對Ti31合金力學(xué)性能的影響

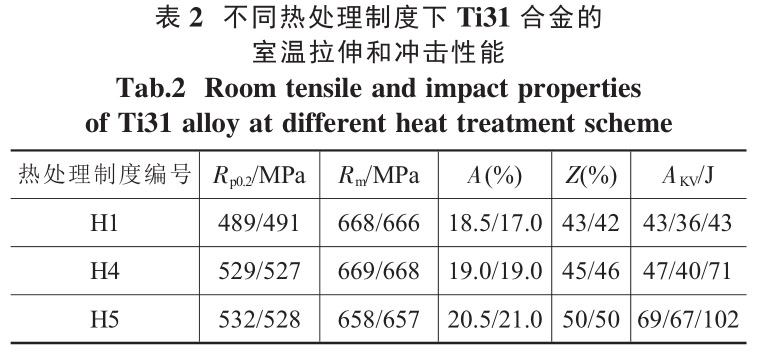

          分別選用3種不同熱處理制度下(H1(800℃×1h/AC)、H4(920℃×1h/AC)和H5(920℃×1h/AC+800℃×1h/AC))的Ti31合金,分別進(jìn)行室溫拉伸和室溫沖擊試驗,其性能數(shù)據(jù)如表2所示。從表2可以看出,當(dāng)退火溫度由890℃上升至920℃時,合金的屈服強度提升了約30MPa,提高了合金的屈強比,并伴隨塑性、沖擊吸收功的上升,而合金的抗拉強度基本保持不變。這是由于隨著退火溫度的升高,原先粗大的初生α相溶解、斷開,降低了位錯滑移距離,提升了塑性變形協(xié)調(diào)能力,使得材料的強韌性得以上升。另外,相比單重退火處理,經(jīng)過雙重?zé)崽幚碇蟮暮辖饛姸扔新晕⒌南陆担堋㈨g性有所上升,尤其是沖擊吸收功的提升幅度最為明顯。一方面是由于在雙重退火條件下晶粒發(fā)生粗化,導(dǎo)致強度略微下降;另一方面是由于次生α片層的增厚,導(dǎo)致合金在受到?jīng)_擊載荷時抵抗裂紋擴展的能力得到增強,使得合金的沖擊吸收功得到明顯的提升。經(jīng)過920℃×1h/AC+800℃×1h/AC熱處理后的Ti31合金具有最優(yōu)異的綜合力學(xué)性能。


          3、結(jié)論

          (1)隨著退火溫度的升高,Ti31合金顯微組織初生α相含量、尺寸逐漸減小,次生α片層長寬比增加,相比于單重?zé)崽幚碇贫龋p重?zé)崽幚砗蟮某跎料嘁约按紊疗瑢訒l(fā)生輕微的長大。

          (2)退火溫度的上升有利于提升合金的屈強比、塑性和沖擊韌性,經(jīng)過920℃×1h/AC+800℃×1h/AC熱處理后的Ti31合金具有最優(yōu)異的綜合力學(xué)性能。

          參考文獻(xiàn):

          [1]趙永慶,常輝,李佐臣,等.西北有色院創(chuàng)新研制的船用鈦合金[J].鈦工業(yè)進(jìn)展,2003,20(6):12-16.

          [2]胡耀君.船用Ti-31合金的研究及工程應(yīng)用[J].鈦工業(yè)進(jìn)展,1998,15(3):22-24.

          [3]胡耀君.Ti-31合金在核動力裝置上應(yīng)用獲得成功[J].鈦工業(yè)進(jìn)展,1997,14(1):29-32.

          在線客服
          客服電話

          全國免費服務(wù)熱線
          0917 - 3388692
          掃一掃

          bjliti.cn
          利泰金屬手機網(wǎng)

          返回頂部

          ↑

          主站蜘蛛池模板: 免费的av网站手机版| 神马午夜在线| 国产免费观看久久黄av片| 久久婷婷五月综合中文字幕| 欧美老熟妇xb水多毛多| 国产成人8X人网站视频| 五十路熟妇无码专区| 在线观看91| freesex性hd公交车上| 乱人伦精品视频在线观看| 亚洲精品久久无码av片| 国产伊人网| 国产第页| 精品熟女少妇av免费观看| 久久亚洲精品国产精品777777 | 久久婷婷五月综合色和啪| 色婷婷国产精品高潮呻吟av久久| 奇米影视四色777| 美女福利视频网| 亚洲欧美中文字幕在线一区| 免费裸体黄网站18禁免费| 亚洲在线一区二区三区| 免费看亚洲一区二区三区| 日韩精品亚洲色大成网站| 国产久久精品| 人妻少妇久久中文字幕| 亚洲va中文在线播放免费| 国产亚洲日韩a欧美在线人成 | 成熟妇人a片免费看网站| av无码av在线a∨天堂毛片| xxxx69视频| 日本亚洲在线| 国产精品久久久久久久久鸭| 97影院理论午夜伦不卡| 久久精品国产免费| 亚洲人午夜精品射精日韩| 亚洲中文超碰中文字幕| 韩国三级无码hd中文字幕| 黄色免费视屏| 久久国产精品精品国产色婷婷| 影音先锋中文字幕无码资源站|
