溫度/超聲/速度復合能場對BT14鈦合金性能與組織的耦合影響：拉伸實驗表明提升溫度、加大超聲功率、降低速度可同步優化強塑性，構件性能滿足航空航天高強度、高塑性要求，為鈦合金復合能場成形技術工業化應用奠定基礎

鈦合金作為上世紀50年代興起的重要金屬材料，具有比強度高、耐腐蝕性強、耐高低溫性好等優點，在航空航天等領域得到了廣泛應用。如飛機蒙皮、隔熱板、導風板等非承力結構件，以及隔框、梁、襟等結構件，隨著飛機機型不斷更新?lián)Q代，鈦合金用量在飛機中的占比不斷提升。如我國C919大飛機鈦合金質量占比為9.3%，新一代大飛機C929鈦合金質量預計將增加至15%[1-2]。

然而，大多數鈦合金室溫下成形困難且質量不高，通常采用加熱方式降低鈦合金變形抗力、提高塑性變形能力3-4。宗影影等對BT14鈦合金進行了高溫壓縮實驗，結果表明，應力隨著溫度的升高顯著下降。丁嘉健等[6]對TC4鈦合金進行拉伸實驗,結果表明,室溫下材料伸長率為10%、抗拉強度為1100MPa,當溫度升至800℃時，伸長率提高至17%，抗拉強度降至100MPa。謝洪志等[7]對Ti65鈦合金板材在740~840℃進行了拉伸實驗，結果表明，隨著溫度升高，應力峰值減小、應變率增大，斷裂主要由微孔聚集引起，溫度越高等軸韌窩數量越多,越有利于塑性的提高。

另外,成形過程中對坯料或模具施加一定能量的超聲振動，也可以提高材料塑性變形能力和成形質量[8]。ZHAO等[9]在Ti-6Al-4V鈦合金滾壓過程施加超聲振動后,不僅降低了材料流動應力,同時還提高了滾壓質量。GAO等[10]在鈦合金TA2板材脹形過程中施加超聲振動后,不僅減小摩擦對脹形過程的影響,還提高了板材的成形極限。與此同時,高溫條件下加載速度對鈦合金的塑性也有影響  [11]。蔡剛  [12]進行的BT25鈦合金高溫壓縮實驗，結果表明，降低加載速度可以減小流變應力。楊曉明[13]進行的TC4鈦合金高溫壓縮實驗結果也表明，降低加載速度可降低成形力，提高斷裂應變。

為了探索變形溫度、超聲振動與加載速率對鈦合金的作用規律，本文作者開展了BT14鈦合金板材在溫度/超聲/速度復合能場下的拉伸性能研究，分析了復合能場對鈦合金板材的抗拉強度、伸長率等力學性能及顯微組織的影響規律。

1、實驗材料、裝置及方案

1.1材料

BT14(Ti-4.5Al-3Mo-1V)是一種可通過熱處理強化的α+β型結構鈦合金，室溫下抗拉強度可達1100 MPa;另外,BT14鈦合金還具備較好的焊接性能和熱穩定性，主要應用于航空航天領域的高強度結構件、緊固件及高壓容器等。BT14鈦合金化學成分見表1。

表1 BT14化學成分(質量分?jǐn)?shù)/%)

1.2裝置

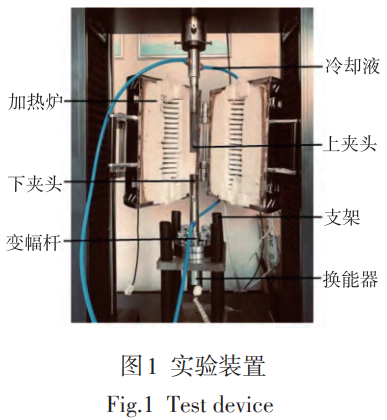

實驗裝置如圖1所示。在傳統拉伸實驗機上，通過增加溫度控制裝置、超聲振動裝置實現不同溫度、超聲振動及拉伸速率下的變形。其中，溫度控制裝置由溫控控制器、加熱爐、循環水冷等組成，超聲振動裝置由變幅桿、換能器、超聲波發生器等組成。

1.3方案

實驗用坯料尺寸如圖2所示。厚度為0.8mm?？紤]到BT14鈦合金的使用溫度及材料性能,實驗溫度分別為500,550,600,650℃;超聲振動頻率為20kHz，功率分別為1.0,1.2,1.4kW;拉伸速度分別為0.5，1.0,2.0,3.0mm/min。具體實驗方案見表2。每個實驗重復6次，取平均值。

表2實驗方案

2、結果及分析

2.1溫度場對材料性能的影響

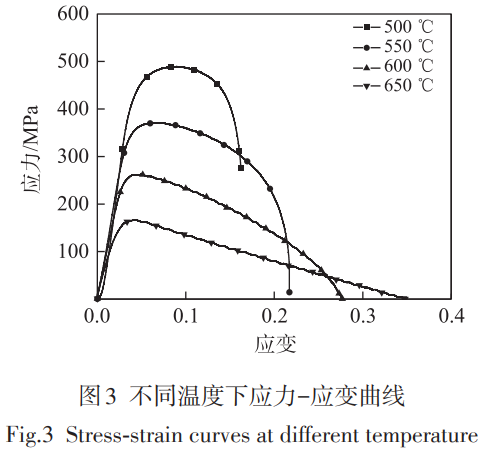

圖3為不同溫度下BT14鈦合金應力-應變曲線。拉伸速度為1mm/min?？梢钥闯?，隨著溫度的升高抗拉強度明顯下降、伸長率逐漸提高?？估瓘姸扔?00℃時的489.3 MPa降至650℃時的166.58 MPa,下降幅度為65.96%。伸長率由500℃時的16.22%提高到650℃時的34.86%,提升幅度為115%。這是由于隨著溫度升高，原子擴散能力增強，位錯阻力降低，鈦合金強度降低、變形能力增強,呈現較為明顯的“材料高溫軟化”效果。

2.2溫度/超聲復合能場對材料性能的影響

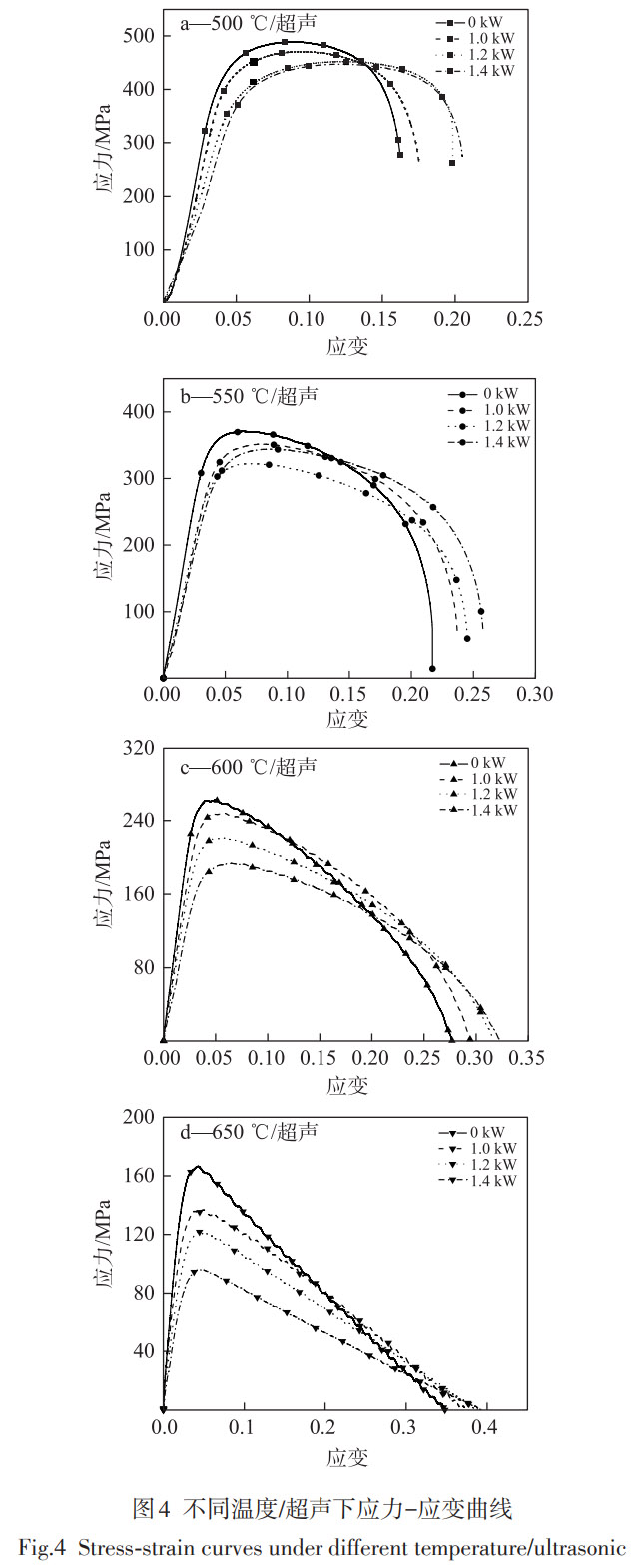

圖4為不同溫度/超聲復合能場下BT14鈦合金應力-應變曲線(拉伸速度為1mm/min)。在500℃較低溫度下，施加振動功率為1.0,1.2,1.4kW超聲后，材料抗拉強度分別降低了3.8%,7.6%,8.5%;而在650℃較高溫度下,抗拉強度分別降低了17.8%,26.7%,42.3%;隨著溫度升高，材料抗拉強度下降幅度呈上升趨勢。由圖4還可以看出，BT14鈦合金伸長率在500℃較低溫度下,施加超聲振動功率1.0,1.2,1.4kW后,材料伸長率分別提高了8.9%、22.5%、26.6%;而在650℃較高溫度下,伸長率分別提高了7.3%,11.8%,13.1%,隨著溫度升高，材料伸長率提高幅度呈下降趨勢。這是由于溫度/超聲復合能場拉伸過程，超聲帶來的振動及應力疊加效應，使材料激活能增大，原子擴散能力增強，位錯阻力降低，“材料高溫軟化”效果進一步增強，因此強度降低幅度較大。BT14鈦合金在500℃的伸長率較小,施加超聲振動后提高幅度較為明顯,而650℃的伸長率較大，施加超聲振動后提高幅度較小，但總體而言材料伸長率均有不同程度的提高。

2.3溫度/超聲/速度復合能場對材料性能影響

圖5為不同溫度/超聲/速度下對BT14鈦合金抗拉強度及伸長率的變化曲線?？梢姡岣邷囟?、加大超聲振動功率、降低加載速度都可以明顯地降低材料抗拉強度。在高溫狀態下，加載速度對抗拉強度的影響較為敏感，在低溫下變化幅值不大。如500℃/1.4kW/3mm/min時的抗拉強度為482MPa,比0.5mm/min時的抗拉強度440.4MPa提高了9.4%;而在600℃/1.4kW/3mm/min時的抗拉強度為276MPa,比0.5mm/min時的抗拉強度170MPa提高了62.4%。這是由于溫度較低時，材料的加工硬化較為明顯，因此受加載速度的影響較小;溫度較高時，材料軟化效果明顯，加載速度的變化對材料性能的影響更為顯著。

由圖5還可以看出，溫度、超聲振動和加載速度也會影響B(tài)T14鈦合金的伸長率，但溫度占主導地位。在溫度較低時，加載速度對伸長率的影響大于超聲振動，但隨著溫度的升高，超聲振動的影響大于加載速度的影響。這是因為加載速度越小，材料在一定溫度條件下的時間越長，材料內部能量積累越大，材料軟化更加徹底，但隨著溫度的升高導致材料內部能量的不斷增大，從而使其影響逐漸減弱。

3、顯微組織分析

為了進一步研究溫度/超聲/速度復合能場對BT14鈦合金材料性能的影響機理，對典型拉伸試件進行了顯微組織觀察。對金相樣品進行了鑲嵌，打磨拋光至鏡面,使用體積比為1:3:87的HF:HNO₃:H₂O腐蝕液腐蝕15s后，用Olympus光學顯微鏡進行觀察。

圖6為不同溫度/超聲/速度下的BT14鈦合金的顯微組織。對比圖6a、b可知，隨著溫度的升高，β相向α相轉化，低溫時的纖維狀α相長大，并連在一起形成等軸狀α相，組織由雙態組織向等軸組織轉化，宏觀上表現為鈦合金在高溫條件下塑性增強，與實驗結果一致。對比圖6a、c可知，同等條件下施加超聲振動后α相及β相均轉化為體積更小且形狀更細碎的等軸狀，晶粒得到細化，從而提升了材料的塑性。對比圖6c、d可知,當拉伸速度為較大的3mm/min時,β相更為密集且晶粒尺寸也更大，纖維狀α相也更多;降低速度后，β相向α相轉化更為徹底，晶粒尺寸減小，從而使材料的塑性變形能力更強，這與實驗結果一致。

4、結論

1)在不同溫度/超聲/速度復合能場下對BT14鈦合金材料進行了拉伸實驗，結果表明，提升加熱溫度、增加超聲振動、降低加載速度可以減小材料抗拉強度、提高伸長率，進一步提升了材料塑性變形能力。

2)在影響B(tài)T14鈦合金材料拉伸性能因素中,加熱溫度占主導地位，超聲振動和拉伸速度的影響幅值相近。溫度較低時，拉伸速度對伸長率的影響較大;溫度較高時，超聲振動對伸長率的影響較大。同時也說明在高溫情況下，可通過施加超聲振動能場來減小拉伸速度的影響，實現在較高速度條件下材料成形。

3)對拉伸試件斷裂處進行顯微組織分析，結果表明，提高溫度可使α相增加，纖維狀α相轉變成等軸狀α相,組織由雙態組織向等軸組織轉化;施加超聲振動可以使晶粒尺寸減小，晶粒得到細化使塑性增強;降低加載速度可以使β相向α相的轉化更徹底。

參考文獻

[1]劉世鋒，宋璽，薛彤，等.鈦合金及鈦基復合材料在航空航天的應用和發展[J].航空材料學報,2020,40(3):77-94.

LIU Shifeng,SONG Xi,XUE Tong,et al. Application and de-velopment of titanium alloy and titanium matrix composites in aerospace field[J]. Journal of Aeronautical Materials,2020,40(3):77-94.(in Chinese)

[2]呂冬蘭.鈦合金在民用飛機上的應用及發展趨勢[J].世界有色金屬,2018(5):230-231.

L Donglan. Application and development trend of titanium al-loy in civil aircraft[J]. World Nonferrous Metals,2018(5):230-231.(in Chinese)

[3] YANG Xiaoming,DANG Liming,WANG Yaoqi,et al.Spring-back prediction of TC4 titanium alloy V- bending under hot stamping condition[J]. Journal of Central South University,2020,27(9):2578-2591.

[4]董曉鋒,張明玉,郭新,等.Ti-55511鈦合金高溫拉伸變形行及顯微組織演變[J].兵器材料科學與工程,2023,46(1):35-43.

DONG Xiaofeng,ZHANG Mingyu,GUO Xin,et al. High temperature tensile deformation behavior and microstructure evolu-tion of Ti-55511 titanium alloy[J]. Ordnance Material Science and Engineering,2023,46(1):35-43.(in Chinese)

[5]宗影影，單德彬，呂炎.熱壓縮Ti-4.5Al-3Mo-1V合金的流變應力行為[J].鍛壓技術，2005(3):50-52.

ZONG Yingying,SHAN Debin,L Yan. Flow stress behavior of Ti-4.5Al-3Mo-1V alloy during hot compressi on deformation[J].Forging& Stamping Technology,2005(3):50-52.(in Chinese)

[6]丁嘉健,劉家和,楊展銘,等.TC4鈦合金板材高溫?zé)崂煨阅艿难芯縖J].科技創新與應用,2019,267(11):41-42.

DING Jiajian, LIU Jiahe, YANG Zhanming, et al. Study on high temperature thermal tensile properties of TC4 titanium al-loy sheet[J]. Technology Innovation and Application,2019,267(11):41-42.(in Chinese)

[7]謝洪志，劉廣鑫，彭皓云，等.Ti65鈦合金板材高溫力學性能及影響因素[J].兵器材料科學與工程,2022,45(2):26-29.XIE Hongzhi,LIU Guangxin,PENG Haoyun,et al. High temperature mechanical properties and influencing factors of Ti65 titanium alloy sheet[J]. Ordnance Material Science and Engi-neering,2022,45(2):26-29.(in Chinese)

[8]高鐵軍，王旭，劉少青，等.TA2鈦合金圓筒件超聲振動輔助拉深工藝研究[J].兵器材料科學與工程,2021,44(1):8-12.GAO Tiejun,WANG Xu,LIU Shaoqing,et al. Ultrasonic vibra-tion-assisted drawing process of TA2 titanium alloy cylindrical part[J]. Ordnance Material Science and Engineering,2021,44(1):8-12.(in Chinese)

[9] ZHAO Jian, LIU Zhanqiang. Investigations of ultrasonic fre-quency effects on surface deformation in rotary ultrasonic roll-er burnishing Ti-6Al-4V[J].Materials& Design,2016,107:238-249.

[10] GAO Tiejun,WANG Xu,LIU Shaoqing,et al. Effect of ultra-sonic vibration on mechanical properties and bulging perfor-mance of TA2 titanium alloy sheet[J]. Rare Metal Materials and Engineering,2020,49(12):4010-4015.

[11]張禹森.TB6鈦合金航空模鍛件低倍粗晶的形成機理研究[D].秦皇島:燕山大學,2021.

ZHANG Yusen. Study on the formation mechanism of coarse grain in TB6 aviation die forging[D].Qinhuangdao:Yanshan University,2021.(in Chinese)

[12]蔡鋼.BT25鈦合金熱變形行為研究[D].貴陽:貴州大學，2015.

CAI Gang. Study on hot deformation behavior of BT25 titani-um alloy[D]. Guiyang:Guizhou University,2015.(in Chinese)

[13]楊曉明.TC4鈦合金冷模疊層熱沖壓工藝及回彈研究[D].北京:北京科技大學,2022.

YANG Xiaoming. Research on the forming and springback of TC4 titanium alloy the pile sheet hot stamping with cold die process[D]. Beijing: University of Science and Technology Beijing,2022.(in Chinese)

[14]張海龍.BT14鈦合金板材研制[D].西安:西安建筑科技大學，2013.

ZHANG Hailong. The research of BT14 titanium alloy plate[D].Xi'an:Xi'an University of Architecture and Technology,2013.(in Chinese)

[15]高鐵軍,聞祥捷,馮卓,等.鈦合金溫度/超聲復合能場輔助成形及應用[J].塑性工程學報,2024,31(4):219-226.

GAO Tiejun, WEN Xiangjie, FENG Zhuo,et al. Compound energy field with temperature and ultrasonic assisted forming process of titanium alloy and its applications[J]. Journal of Plasticity Engineering,2024,31(4):219-226.(in Chinese)

[16]曹寧,李金泉.Ti-6Al-4V動態力學性能與本構關系研究[J].工具技術,2023,57(8):37-41.

CAO Ning,LI Jinquan. Study on dynamic mechanical proper-ties and constitutive relationship of Ti-6Al-4V[J]. Tool Engineering,2023,57(8):37-41.(in Chinese)

（注，原文標題：溫度超聲速度對BT14鈦合金拉伸性能的影響）
